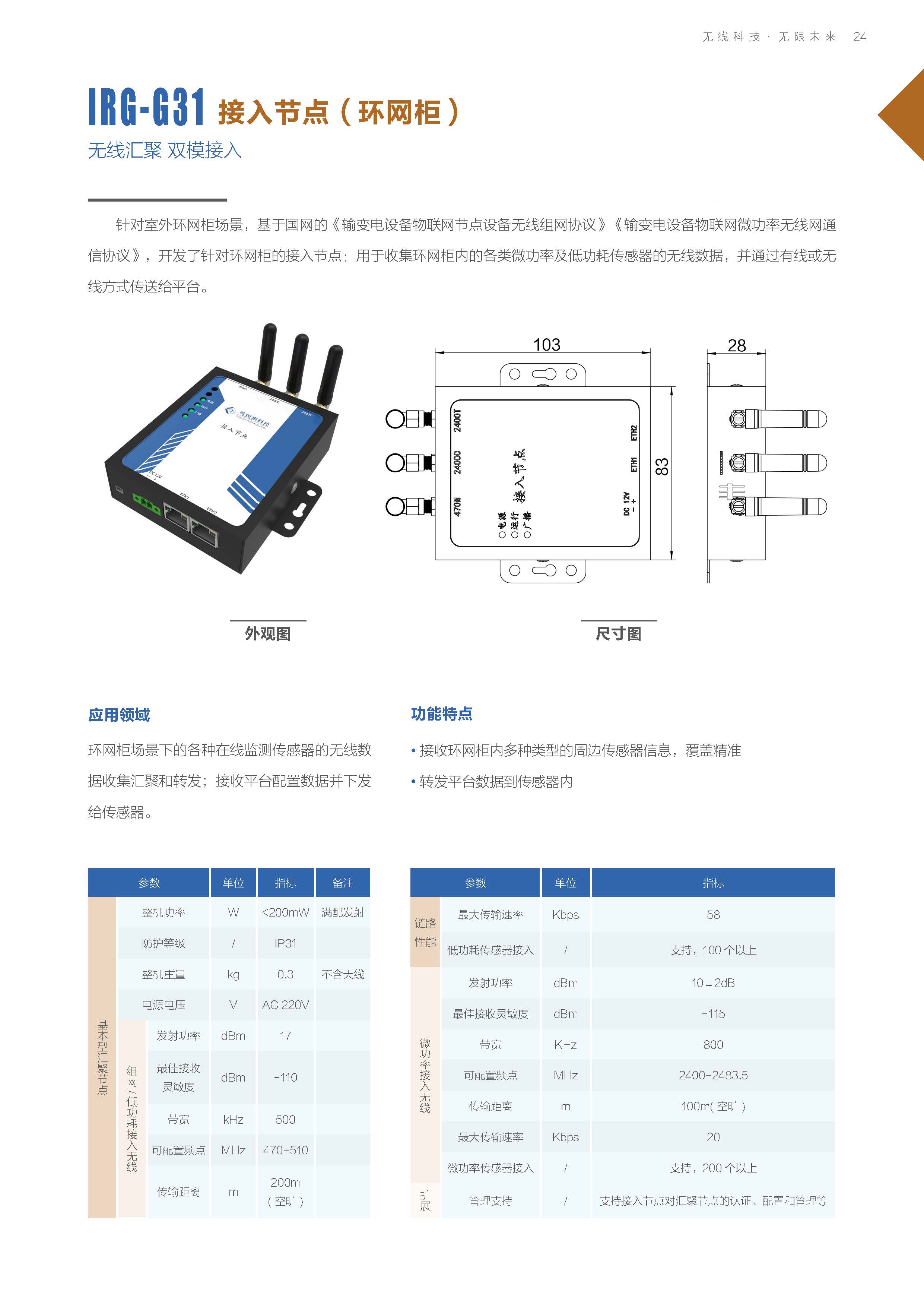

1 產品介紹

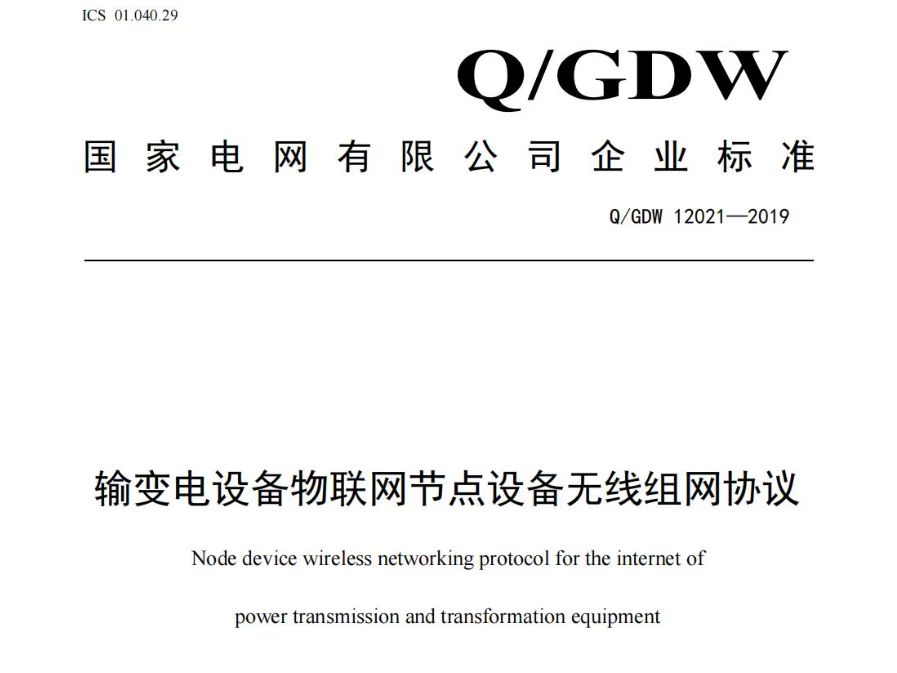

IRG-G31接入節點是專為國家電網開發的小型化電力物聯網網關，符合《輸變電設備物聯網微功率無線網通信協議》、《輸變電設備物聯網節點設備無線組網協議》。
該產品可以作為環網柜內的邊緣接入節點，用于環網柜內安裝的各種LoRa無線傳感端設備管理與控制，包括端設備的數據上報時機與間隔時間，數據的流向等。適用接入不同類型、不同廠家的無線傳感裝置，實現配電環節下各類監測裝置的標準化接入、安全接入和智能化接入，實現監測裝置數據的接入代理功能。
2 應用場景
環網柜內無線LoRa傳感器的數據匯集及轉發。
3 產品特點
l支持國家電網《輸變電設備物聯網微功率無線網通信協議》、《輸變電設備物聯網節點設備無線組網協議》；
l南向通過LoRa微功率、低功率無線接入方式與傳感器連接，支持對傳感器進行配置；
l北向支持通過MQTT協議與云平臺交互；
l北向傳輸支持TF卡硬件加密，保證與物聯網平臺之間傳輸?shù)陌踩裕?/p>
l南向支持通過控制臺操作指令對LoRa網絡進行配置管理；
l輕量級硬件配置，設備小巧，運行功耗低。
4 技術參數
操作系統 | Linux |
CPU | i.MX6ULL Cortex-A7 |
主頻 | 528MHz |
內存 | 512MB |
Flash | 8G eMMC |
以太網口 | 2路 |
串口 | 1路調試口（1.27間距*3pin） |
TF卡加密接口 | 1路 |
470M天線接口 | 1路,SMA |
2.G天線接口 | 2路,SMA |
微功率傳感器接入數量 | 最多500個 |
低功耗傳感器接入數量 | 最多200個 |
北向協議 | MQTT |
LED指示燈 | 電源、運行、廣播 |
電源 | DC12V（3.91間距*2pin） |
工作溫度 | -20～70℃ |
工作濕度 | 5～95%RH@40℃ 無凝結 |
重量 | 0.8kg |
機箱尺寸 | 103×105×28mm |
防護等級 | IP30 |
功耗 | 1.8W |
LoRa通信參數：
工作頻段 | 470 MHz~510MHz | 2400MHz~2483.5MHz |
通信制式 | LoRa | |
通信協議 | 《輸變電設備物聯網節點設備無線組網協議》 | 《輸變電設備物聯網微功率無線網通信協議》 |
發射功率 | ≤17dBm | ≤10dBm |
最佳接收靈敏度 | -110dBm | -110dBm |
帶寬 | 500KHz | 800KHz |
傳輸距離 | 1000m（空曠場地） | 100m（空曠場地） |
最大傳輸速率 | 58Kbps | 20Kbps |
5 安裝使用
安裝步驟
1) 安裝人員初次安裝前須熟悉產品的各種配件及國網的節點設備安裝規范；
2) 確定安裝位置，用螺絲將設備固定。設備自帶安裝孔位，可掛墻安裝。
3) 將LoRa天線擰緊，網線連接好。
4) 確定電源電壓，將電源適配器連接好或連接至DC12V電源。
使用操作
1）接入節點安裝好后，用網線連接筆記本和接入節點ETH1口，配置筆記本的本機IP地址為192.168.58.*；
2）打開SSH登錄工具，比如Xshell、putty、XManager等，輸入192.168.58.30，遠程登錄Linux系統；
3）輸入默認用戶名：root，密碼root，進入Linux系統；
4）輸入cd /opt/client，回車；輸入./consle，進入命令控制臺界面，可以通過操作指令對LoRa網絡進行配置，具體指令請咨詢技術人員；
l可通過NanoBee指令查詢板卡信息，查看傳感器上報數據以及對板卡及傳感器配置。
